Bình tích áp, còn gọi là bình điều áp hay bình áp lực, là thiết bị hỗ trợ máy bơm nước bằng cách duy trì áp suất ổn định trong hệ thống, giúp máy bơm hoạt động hiệu quả và bảo vệ đường ống.
Hiện nay, bình tích áp được ứng dụng rộng rãi, đặc biệt trong hệ thống cấp nước tại các khu công nghiệp và chung cư, nơi yêu cầu nguồn nước ổn định và liên tục. Nhờ khả năng duy trì áp suất, bình tích áp trở thành thiết bị không thể thiếu khi lắp đặt cùng máy bơm. Tuy nhiên, để sử dụng hiệu quả, người dùng cần lưu ý một số vấn đề quan trọng khi lắp đặt và vận hành thiết bị này.
Cùng Quang Phước tìm hiểu những thông tin cần thiết ngay dưới đây nhé!

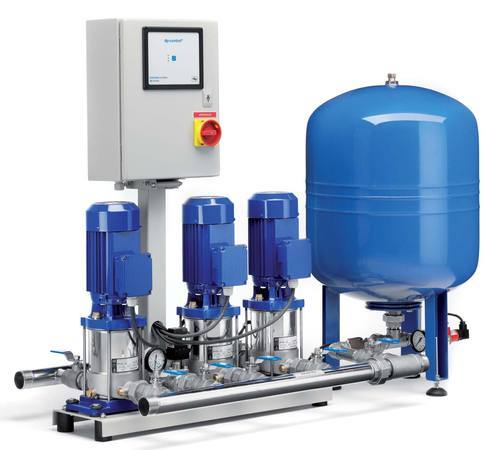

1. Chức năng bình tích áp trong hệ booster
- Ngăn ngừa tình trạng búa nước, va chạm thủy lực,giảm rung xóc.
- Tạo ra sự cân bằng cho lực sinh ra và tải trọng của hệ thống.
- Tăng tuổi thọ cho máy bơm.
Tìm hiểu thêm về dòng bơm tăng áp Ebara ngay tại đây: Bơm tăng áp Ebara
2. Hướng dẫn lắp đặt
- Cấu tạo bình tích áp
+ Phần vỏ: Được làm từ thép chịu lực, chịu được áp suất cao,
chứa không khí với một áp suất nhất định.

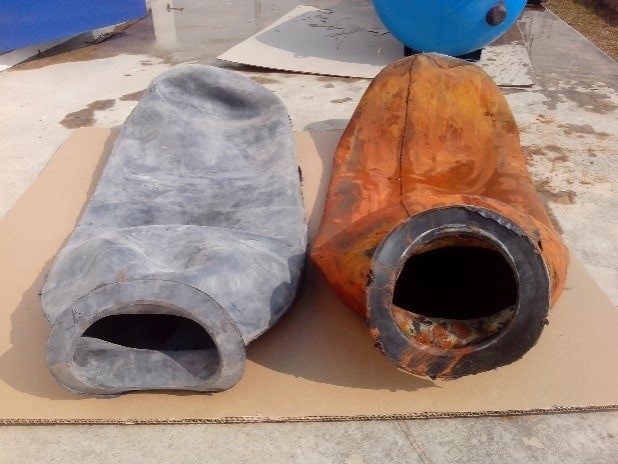

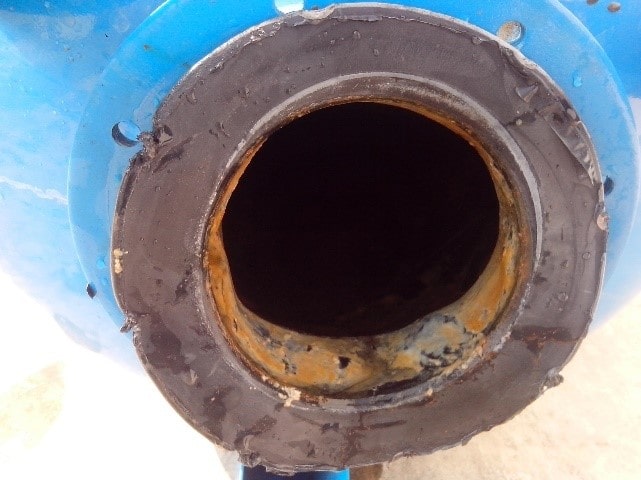

+ Phần lõi: Là ruột bình bằng cao su là phần chứa
chất lỏng(nước) khi hoạt động sẽ dãn nở để nước vào hoặc ra.
- Bộ phận làm việc
+ Ruột bình : dãn ra khi nước được bơm vào, co vào khi đẩy nước ra.
+ Phần kết nối : kết nối với hệ thống bơm
- Bộ phận kết nối lắp đặt : Kích thước lắp đặt theo từng loại bình nhất định (tra theo bảng) và đường ống hệ thống.
3. Lắp đặt bình tích áp lên lên hệ máy bơm
- Kết nối bình với hệ thống bơm qua phần kết nối.
- Không lắp đặt bình ngoài trời,lắp đặt bình trong nhà nơi thoáng khí, tránh xa nguồn nhiệt, máy phát điện .

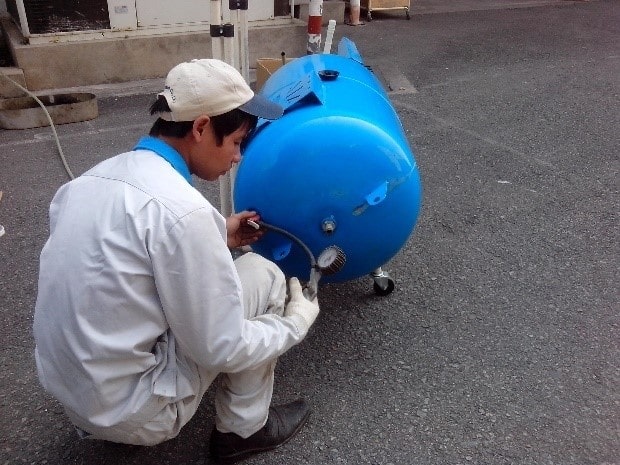

- Trước khi lắp đặt, tháo nắp nhựa van khí trên đỉnh bình, kiểm tra áp khí bằng áp kế theo định mức (áp khí định mức xem trên nhãn mác của bình) của nhà sản xuất với dung sai 20% hoặc điều chỉnh theo giá trị sử dụng.
- Khi áp khí của bình giảm so với định mức ghi trên nhãn(hoặc giá trị cài đặt ban đầu) thì nạp khí vào bình qua van khí trên đỉnh bình đến áp khí định mức.

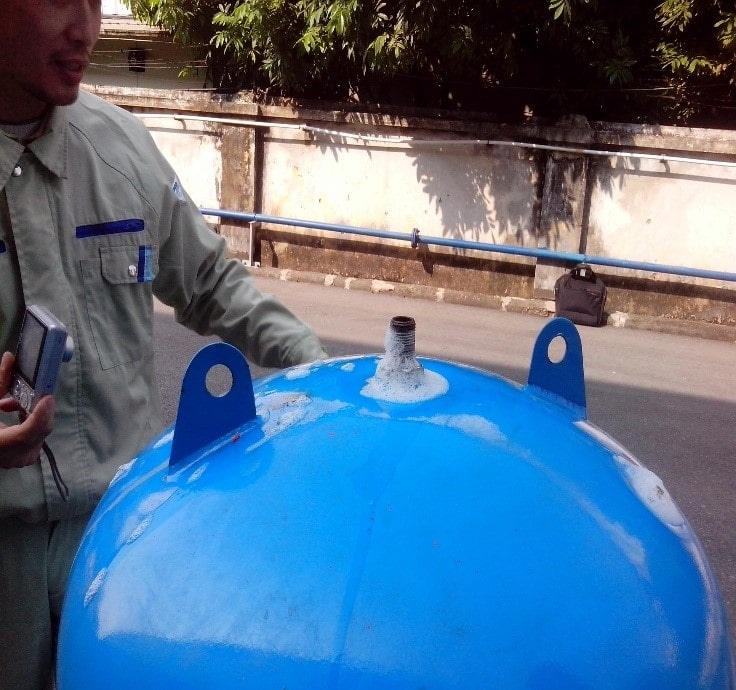

- Sau khi lắp đặt bình, kiểm tra lại các điểm rò rỉ,và xả air khỏi hệ thống.

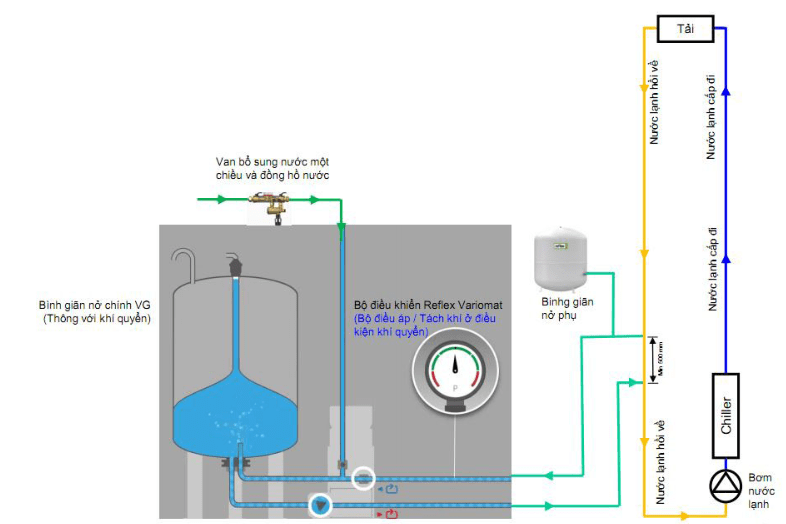

4. Nguyên lý làm việc của bình tích áp
- Bơm tắt: Khi bơm tắt lúc này ruột bình gần như là trống rỗng và co lại, khi đó không khí có sẵn trong khoang bình chứa sẽ dãn ra.
- Bắt đầu bơm : Nước bắt đầu đi vào ruột bình và ruột bình nở ra.
- Dừng bơm : Hệ thống đạt áp lực theo giá trị cài đặt ban đầu, không khí trong khoang bình bị nén lại tạo áp suất để khi có nhu cầu sử dụng,nước được bơm ra.
- Bơm tắt : Nước được sử dụng và không khí trong khoang bình chứalại dãn ra. Bắt đầu chu trình mới.
5. Cảnh báo
- Hệ thống phải có van giảm áp
- Bình và hệ thống phải được cố định cúng vững trên bệ thép hoặc nền bê tông.
- Không sử dụng bình với các hóa chất,dung môi,dầu mỏ,axit,bazo.
- Không sử dụng bình với nước có chứa cát,đất sét,và chất rắn khác.
- Cấm khoan,mở,làm nóng bình bằng mọi cách.
- Nhiệt độ nước tối đa chứa trong bình là 70 độ C.
6. Bảng thông số khi kiểm tra bình tích áp
| Loại bình 10 Bar | Loại bình 16 Bar | |||
| Thể tích bình (lít) | Áp suất khí bơm vào(bar) | Bộ phận kết nối | Áp suất khí bơm vào(bar) | Bộ phận kết nối |
| 24 | 1.5 | 1″ G | 2 | 1″ G |
| 50 | 1.5 | 1″ G | – | – |
| 60 | 1.5 | 1″ G | – | – |
| 80 | 1.5 | 1″ G | – | – |
| 100 | 1.5 | 1″ G | 2 | 1″ G |
| 200 | 1.5 | 1 1/2″ G | 2 | 1 1/2″ G |
| 300 | 1.5 | 1 1/2″ G | 2 | 1 1/2″ G |
| 500 | 1.5 | 1 1/2″ G | 2 | 1 1/2″ G |
| 750 | 1.5 | 1 1/2″ G | 2 | 1 1/2″ G |
| 1000 | 1.5 | 1 1/2″ G | 2 | 1 1/2″ G |
| 1500 | 4 | 2″ G Fem | – | – |
| 2000 | 4 | 2″ G Fem | – | – |
| 300 | 4 | 2 1/2″ G Fem | – | – |

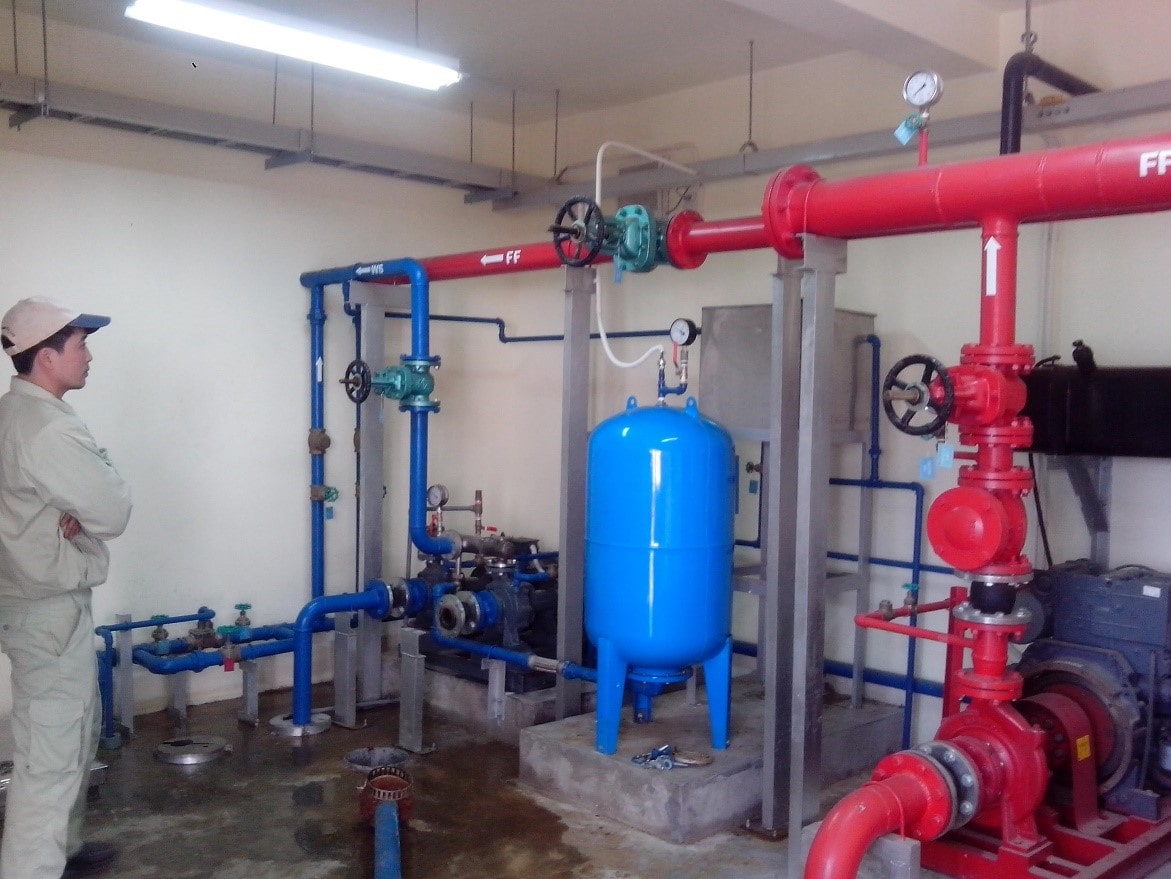

7. Hình ảnh thực tế bình tích áp
