Máy bơm Ebara 3D 40-200/7.5 chính hãng

Điện áp: 3P/380V-50HZ/IE3
Công suất: 7.5 KW
Cột áp (min – max): (43-53.5) m
Lưu lượng (min-max): (12-42) m3/h
Kích thước hút/xả: DN65 / DN40
Môi chất: Nước sạch (0 – 90°C) (có option phớt giữ nhiệt lên đến 120 độ C)
Kiểu làm kín: Phớt cơ khí
Trọng lượng: 66,1 kg
Xuất xứ: Ebara/Italy (Đầy đủ chứng từ CO, CQ, PKL,…)
Bảo hành: 12 tháng

MIỄN PHÍ GIAO HÀNG TOÀN QUỐC

0912 083 448 Quý khách mua hàng xin liên hệ Hotline

Máy bơm Ebara 3D 40-200/7.5 là dòng bơm ly tâm trục ngang, liền trục, công suất 7,5 kW, cho lưu lượng tối đa 42 m³/h, cột áp lên đến 53,5 m. Bơm phù hợp cho các hệ thống cấp nước, tăng áp, HVAC và công nghiệp, đáp ứng tốt nhu cầu vận hành ổn định, hiệu qủa.

Cấu tạo máy bơm Ebara 3D 40-200/7.5

Máy bơm Ebara 3D 40-200/7.5 được xây dựng theo dạng bơm ly tâm trục ngang, trong đó các bộ phận chính được bố trí nhằm tạo thành một cụm bơm chắc chắn, vận hành ổn định và thuận tiện cho công tác kiểm tra, bảo dưỡng. Đây cũng là một trong những đặc điểm giúp dòng 3D Series được sử dụng phổ biến trong các hệ thống cấp nước và ứng dụng công nghiệp.

Phần thân bơm có kết cấu dạng buồng xoắn, đảm nhiệm việc dẫn hướng dòng nước sau khi đi qua cánh bơm về phía cửa xả. Kết cấu này được thiết kế chắc chắn, giúp cụm bơm duy trì độ ổn định khi làm việc. Tùy cấu hình sản phẩm, vật liệu các chi tiết tiếp xúc với nước có thể được lựa chọn phù hợp với điều kiện sử dụng.

Cánh bơm là bộ phận trực tiếp tạo ra năng lượng cho dòng chất lỏng. Khi động cơ truyền chuyển động quay tới trục, cánh bơm tạo lực ly tâm, đưa nước từ cửa hút vào buồng bơm và đẩy ra cửa xả với áp lực cần thiết. Với model 3D 40-200/7.5, thiết kế thủy lực được kết hợp với động cơ công suất 7,5 kW, đáp ứng các yêu cầu về lưu lượng và cột áp trong nhiều hệ thống khác nhau.

Bên trong cụm bơm, trục bơm có nhiệm vụ truyền mô-men từ động cơ tới cánh bơm. Trục được gia công đồng tâm với các chi tiết quay nhằm hạn chế rung động trong quá trình vận hành. Đi cùng với đó là phớt cơ khí, có chức năng duy trì độ kín tại vị trí trục đi qua thân bơm, hạn chế tình trạng rò rỉ chất lỏng ra bên ngoài.

Một ưu điểm đáng chú ý trong kết cấu của dòng Ebara 3D là kiểu back pull-out. Với thiết kế này, cụm quay của bơm có thể được tháo về phía sau để kiểm tra hoặc bảo dưỡng mà không cần tháo thân bơm khỏi hệ thống đường ống. Điều này giúp giảm đáng kể thời gian thao tác khi cần bảo trì hoặc thay thế các linh kiện bên trong.

Phần động cơ điện cung cấp công suất cho toàn bộ quá trình bơm. Đối với máy bơm Ebara 3D 40-200/7.5, động cơ 7,5 kW được ghép đồng bộ với cụm bơm, tạo thành một thiết bị hoàn chỉnh, đáp ứng yêu cầu vận hành liên tục trong các hệ thống cấp nước, HVAC và ứng dụng công nghiệp.

Nhìn tổng thể, máy bơm Ebara 3D 40-200/7.5 không chỉ chú trọng đến khả năng tạo lưu lượng và cột áp mà còn được thiết kế theo hướng bền chắc, dễ tiếp cận khi bảo dưỡng và thuận tiện cho quá trình vận hành lâu dài – những yếu tố đặc biệt quan trọng đối với một máy bơm được sử dụng trong hệ thống kỹ thuật.

Cấu tạo từng phần - Máy bơm Ebara 3D-min — Cấu tạo từng phần – Máy bơm Ebara 3D

Thông số kỹ thuật máy bơm Ebara 3D 40-200/7.5

Máy bơm Ebara Model: 3D 40-200/7.5
Điện áp	3P/380V-50HZ
Công xuất	7.5 KW
Tiêu chuẩn động cơ	IE3
Cột áp (min – max)	(43-53.5) m
Lưu lượng (min-max)	(12-42) m3/h
Kích thước hút/xả	DN65 / DN40
Môi chất	Nước sạch (0 – 90°C) (có option phớt giữ nhiệt lên đến 120 độ C)
Kiểu làm kín	Phớt cơ khí
Vật liệu
Thân bơm	Gang đúc
Cánh bơm	Thép không gỉ 304
Trục bơm	Thép không gỉ 304
Trọng lượng	66.1 kg
Xuất xứ	Ebara/Italy (Đầy đủ chứng từ CO, CQ, PKL,…)
Bảo hành	12 tháng

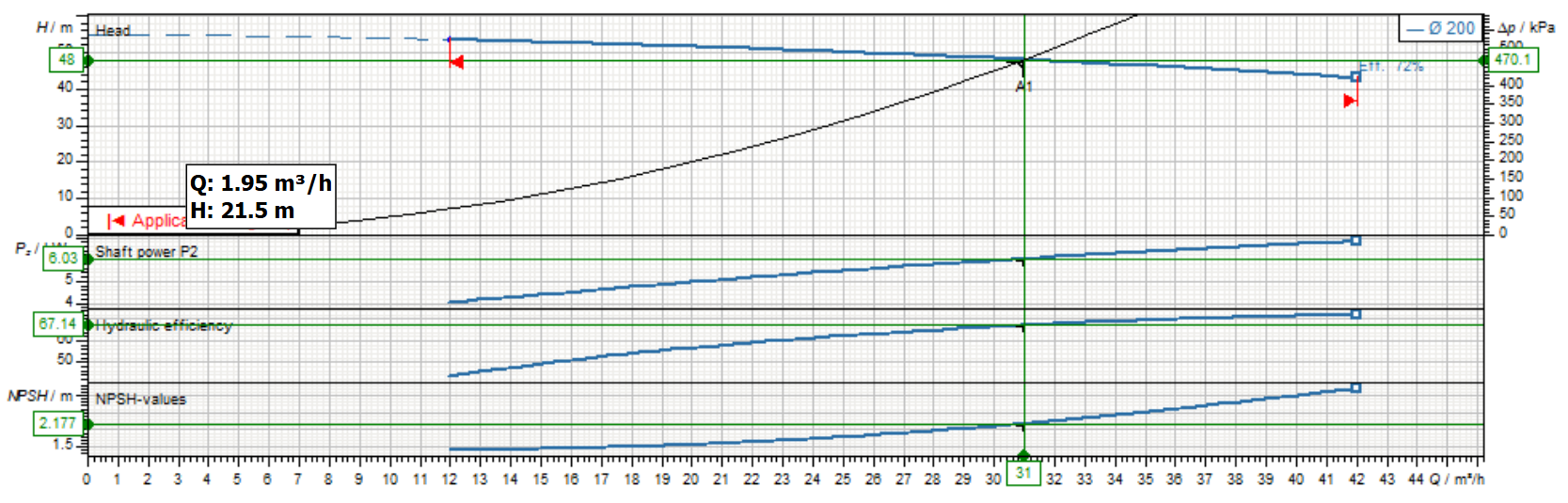

Biểu đồ hoạt động máy bơm Ebara 3D 40-200/7.5

Biểu đồ trên giúp hình dung rõ hơn khả năng làm việc của máy bơm Ebara 3D 40-200/7.5 thông qua mối quan hệ giữa lưu lượng (Q) và cột áp (H). Trong đó, trục ngang thể hiện lượng nước mà máy bơm có thể đưa đi trong một giờ, còn trục đứng cho biết chiều cao cột nước mà bơm có thể tạo ra tương ứng.

Ví dụ, nếu hệ thống yêu cầu lưu lượng 31 m³/h, từ vị trí 31 trên trục lưu lượng, dóng thẳng lên đến khi gặp đường cong đặc tính của máy bơm, sau đó dóng ngang sang trục cột áp. Kết quả cho thấy tại mức lưu lượng này, máy bơm tạo được cột áp khoảng 48 m. Có thể hiểu đơn giản là: mỗi giờ bơm cung cấp khoảng 31 m³ nước và có khả năng đáp ứng mức cột áp tương ứng khoảng 48 m.

Qua đường cong đặc tính, khách hàng cũng có thể hình dung rằng lưu lượng và cột áp luôn có sự thay đổi theo nhau. Khi cần đưa nhiều nước hơn, cột áp của bơm sẽ giảm; ngược lại, khi lưu lượng thấp hơn thì bơm có thể tạo ra cột áp cao hơn. Vì vậy, để lựa chọn đúng model, điều quan trọng không chỉ là xem “bơm đẩy cao được bao nhiêu mét” mà phải xác định hệ thống thực tế cần bao nhiêu m³/h tại bao nhiêu mét cột áp, sau đó đối chiếu với đường cong của bơm.

biểu đồ hoạt động máy bơm nước Ebara 3D 40-200/7.5 — Biểu đồ hoạt động máy bơm Ebara 3D 40-200/7.5

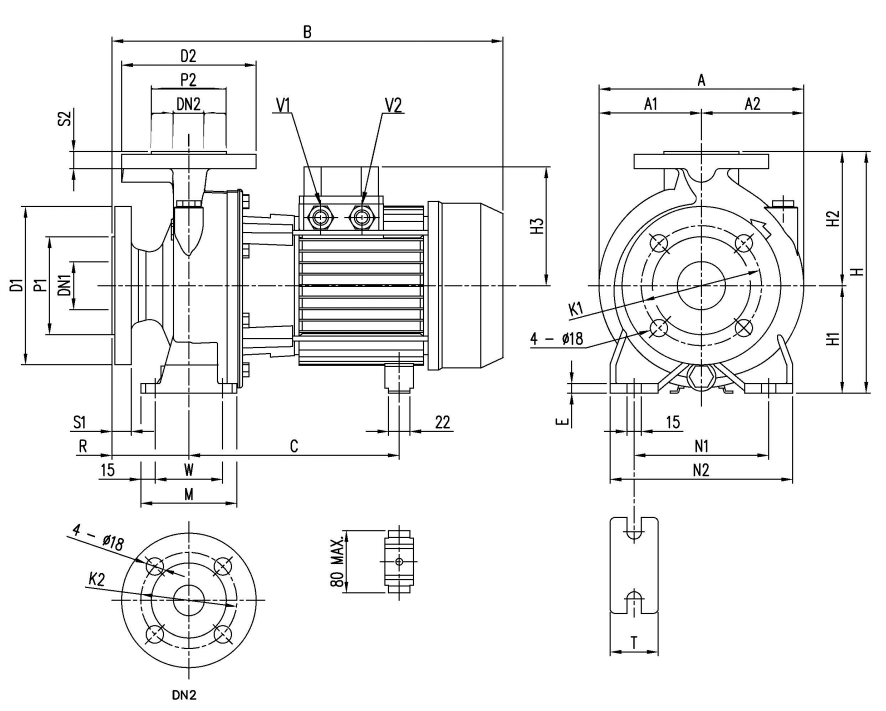

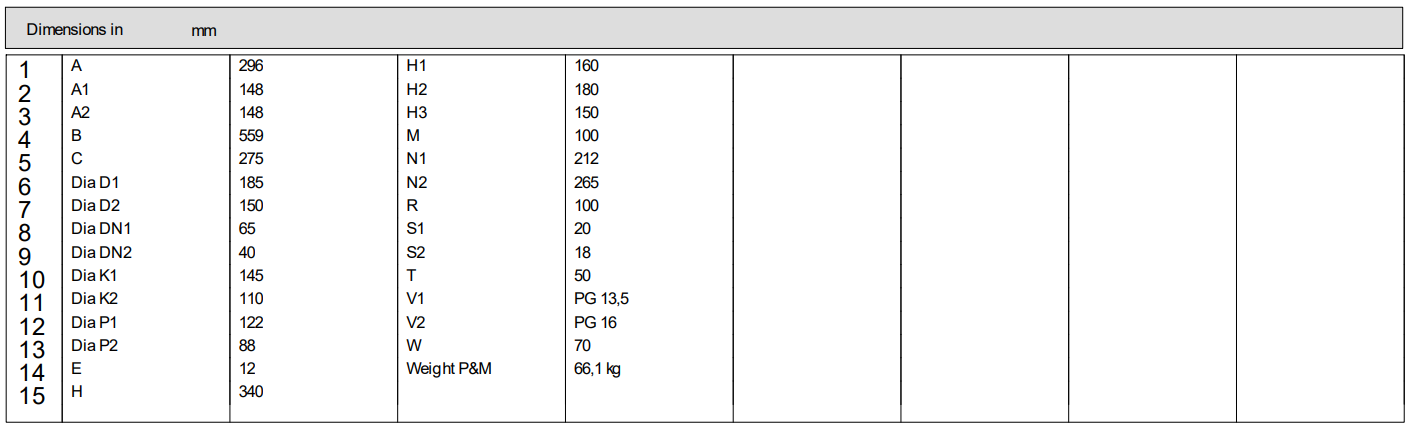

Sơ đồ kích thước máy bơm Ebara 3D 40-200/7.5

Ứng dụng của máy bơm Ebara 3D 40-200/7.5

Nhờ khả năng đáp ứng lưu lượng lớn và cột áp tương đối cao, máy bơm Ebara 3D 40-200/7.5 có thể được lựa chọn cho nhiều hệ thống cấp và tuần hoàn nước như:

Hệ thống cấp nước cho tòa nhà, khách sạn, bệnh viện: Đưa nước từ bể chứa đến các khu vực sử dụng, đặc biệt phù hợp với những hệ thống yêu cầu áp lực nước ổn định.
Hệ thống tăng áp – cấp nước: Sử dụng làm bơm chính trong các cụm tăng áp, cấp nước cho nhà xưởng, khu đô thị, công trình dân dụng và thương mại.
Nhà máy, khu công nghiệp: Cấp nước phục vụ sản xuất, tuần hoàn nước làm mát hoặc vận chuyển nước giữa các công đoạn trong hệ thống.
Hệ thống tưới tiêu: Cấp nước cho khuôn viên, cảnh quan, sân vườn, khu đô thị hoặc các khu vực sản xuất nông nghiệp.
Hệ thống xử lý nước: Bơm nước sạch và nước sau các công đoạn xử lý giữa bể chứa, thiết bị hoặc đường ống công nghệ.
Hệ thống tuần hoàn nước: Duy trì dòng nước liên tục cho các thiết bị cần làm mát hoặc trao đổi nhiệt trong quá trình vận hành.

Máy bơm tăng áp cho dự án happy one bình dương — Ứng dụng máy bơm 3D cho hệ tăng áp tại dự án happy one bình dương
